Analizzatore di Linee Cablate e Telefoniche

Prezzo su richiesta

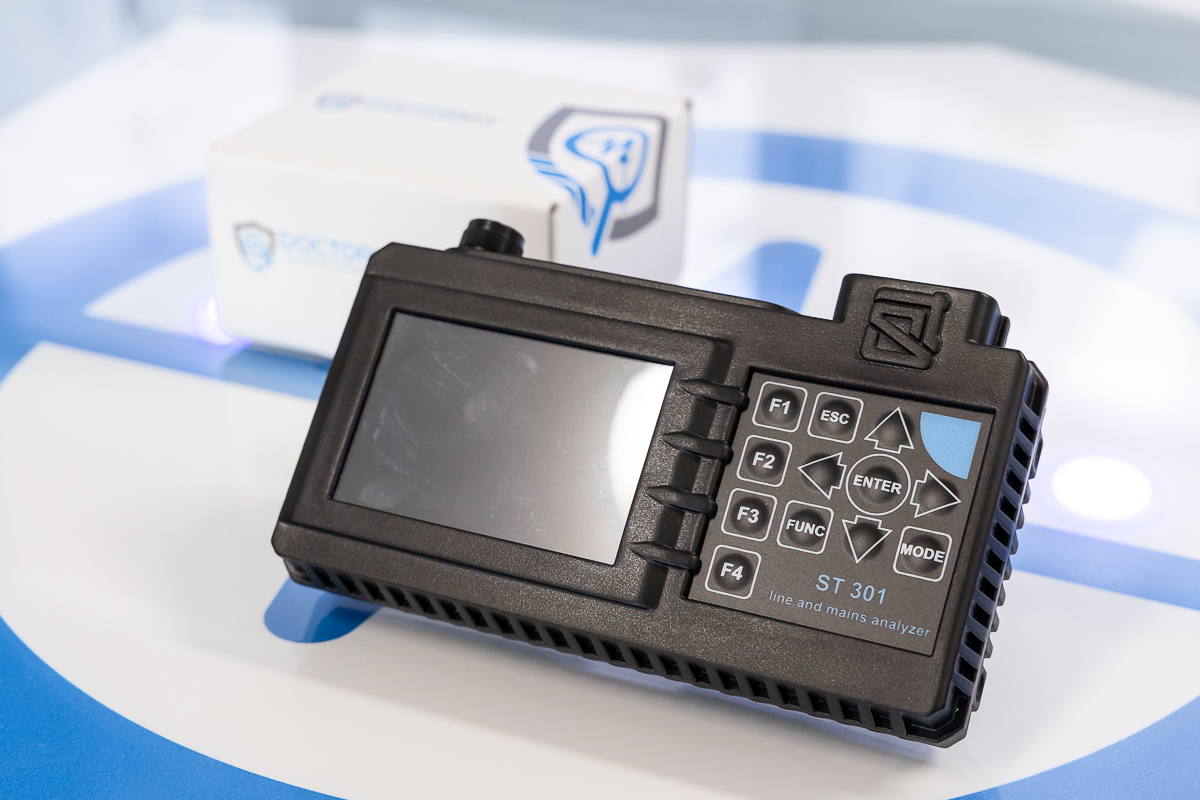

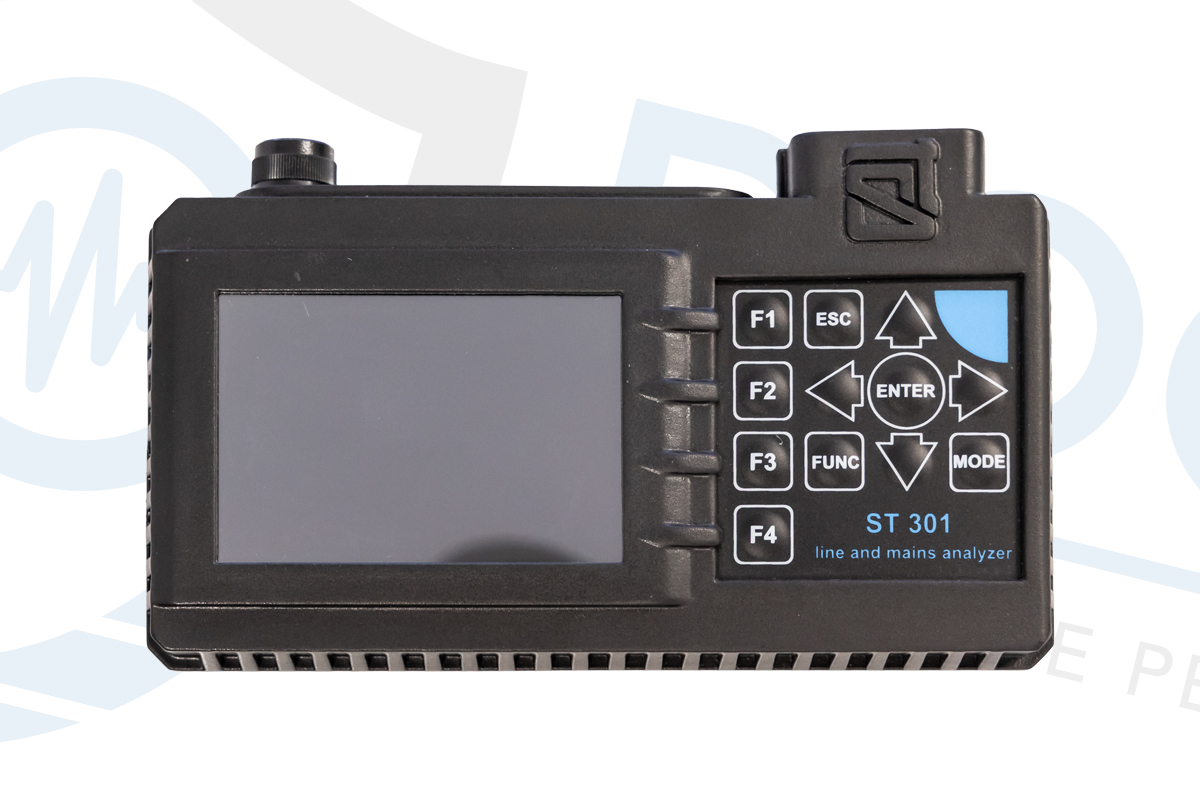

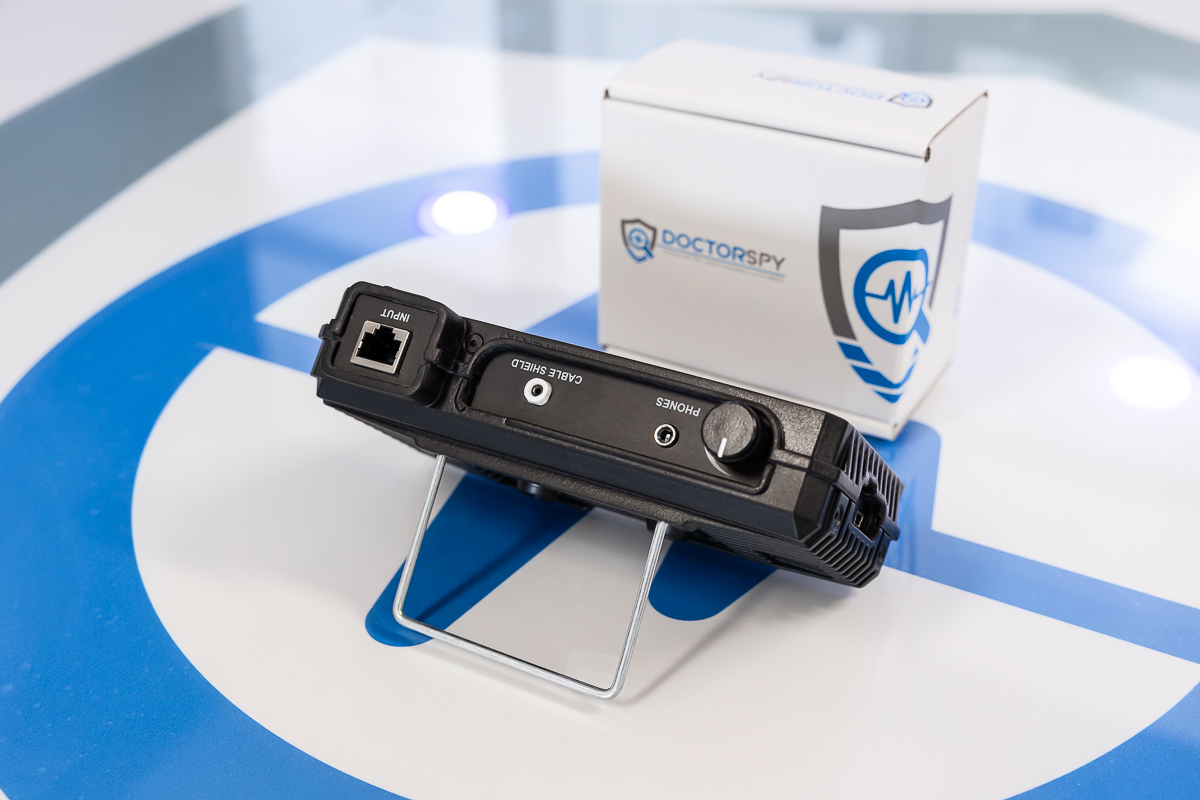

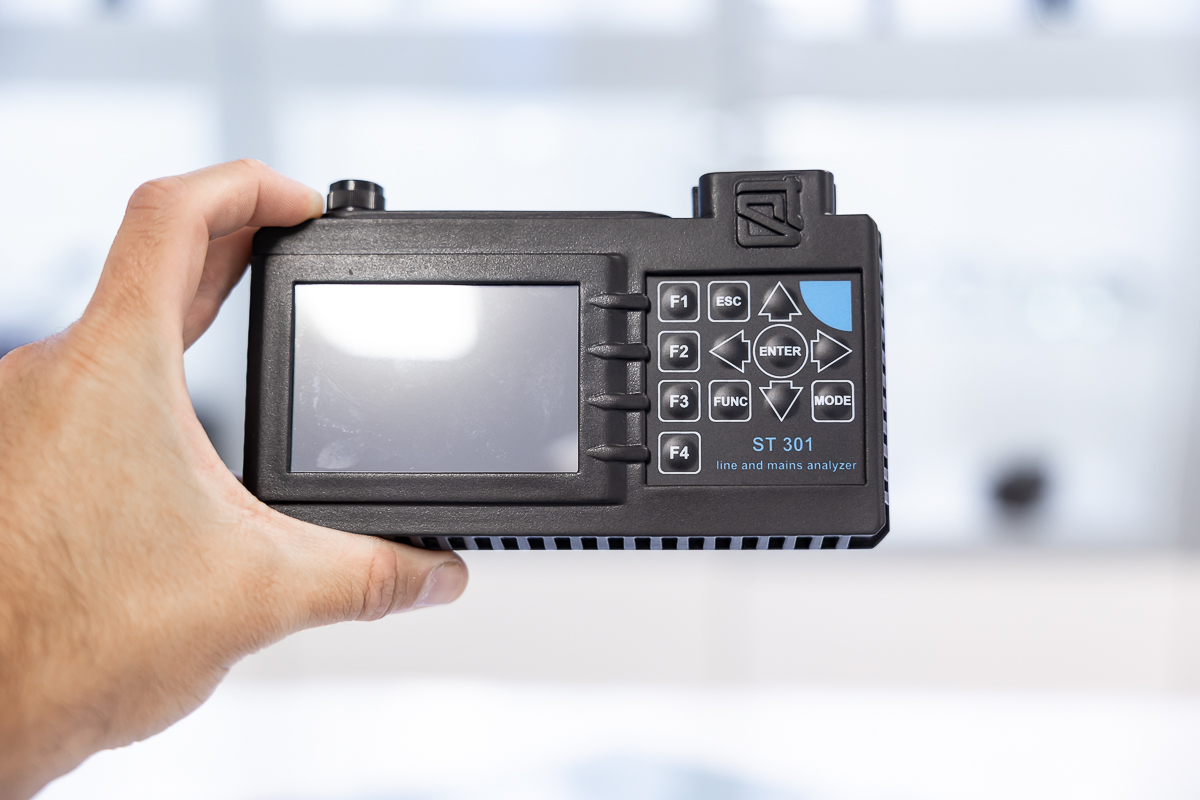

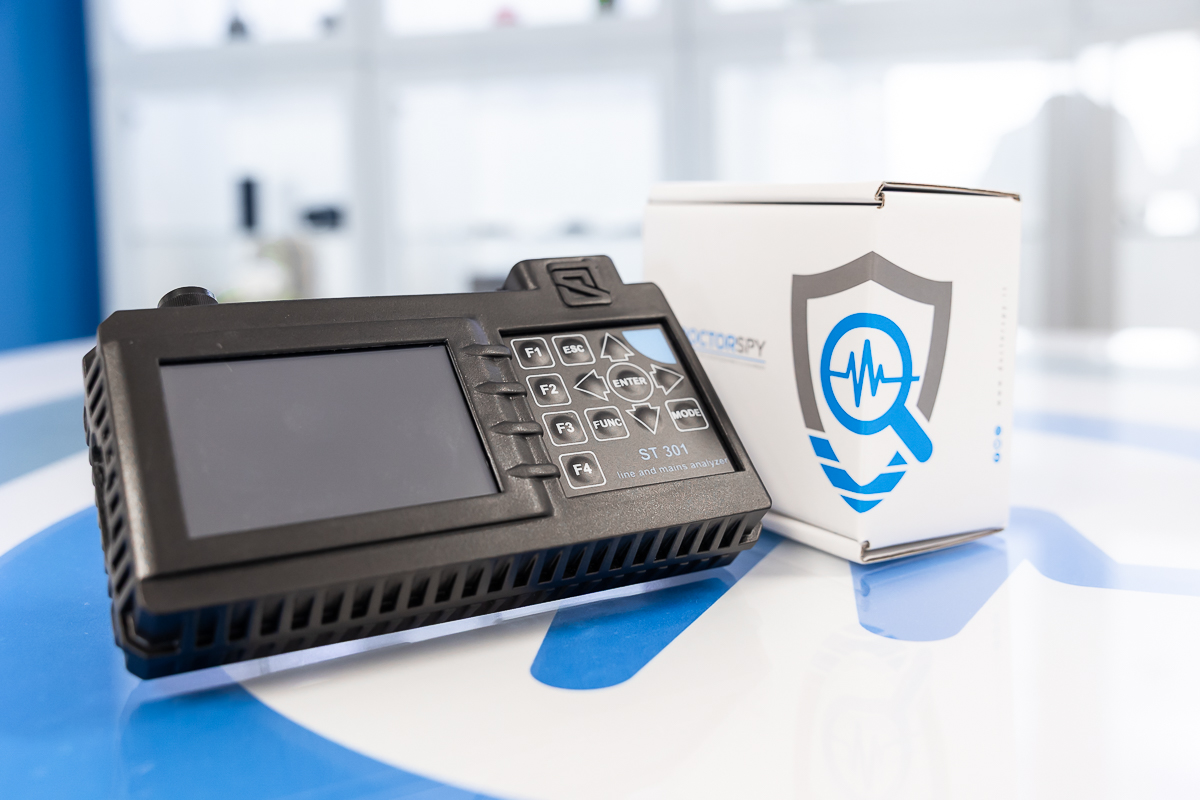

L’analizzatore telefonico e di linea ST-301 Spider rileva e localizza dispositivi di intercettazione collegati galvanicamente a linee di alimentazioni e cavi a bassa corrente.

ST-301 Spider individua dispositivi di intercettazione accesi, spenti o in stand-by al momento della scansione.

  • Gamma di frequenza: 20-25.000 Hz
  • Rilevazione di intercettazioni negli impianti cablati
  • Interruttore elettronico per il test di cavi multipolari
  • Tempo di scansione: 0,3 – 1 sec.
  • Un set completo di adattatori, connettori e accessori

L’analizzatore di linee metalliche ST-301 “Spider” è progettato per rilevare e localizzare i dispositivi di intercettazione collegati galvanicamente alla rete elettrica e ai cavi a bassa corrente.

Il dispositivo permette di rilevare apparati di intercettazione attivi, in stand-by o non funzionanti al momento della scansione.



Modalità di funzionamento

  • Amplificatore a bassa frequenza
  • Ricevitore cablato
  • Rilevatore di giunzione non lineare cablato
  • Riflettometro



Caratteristiche tecniche

  • Rilevazione e analisi dei segnali provenienti da microfoni a cavo (dinamici e a elettrete) in linee a bassa corrente.
  • Attivazione di microfoni a cavo elettrete applicando una tensione BIAS in linea per la loro rilevazione.
  • Rilevamento dei segnali dei dispositivi di intercettazione che trasmettono informazioni tramite linee di alimentazione e bassa corrente nell’intervallo di frequenza di 100 kHz – 180 MHz.
  • Rilevamento e valutazione di collegamenti galvanici non autorizzati a linee cablate nelle modalità di rivelatore di giunzione non lineare e riflettometro.
  • Misura della tensione continua e alternata nella linea testata.

L’analizzatore ha un interruttore elettronico integrato, progettato per aumentare l’efficienza del test dei cavi multifilari.

L’utilizzo della modalità automatizzata, in combinazione con il commutatore elettronico, permette di effettuare misure di vario genere su tutte le possibili combinazioni di coppie di cavi multifilari in pochi secondi.

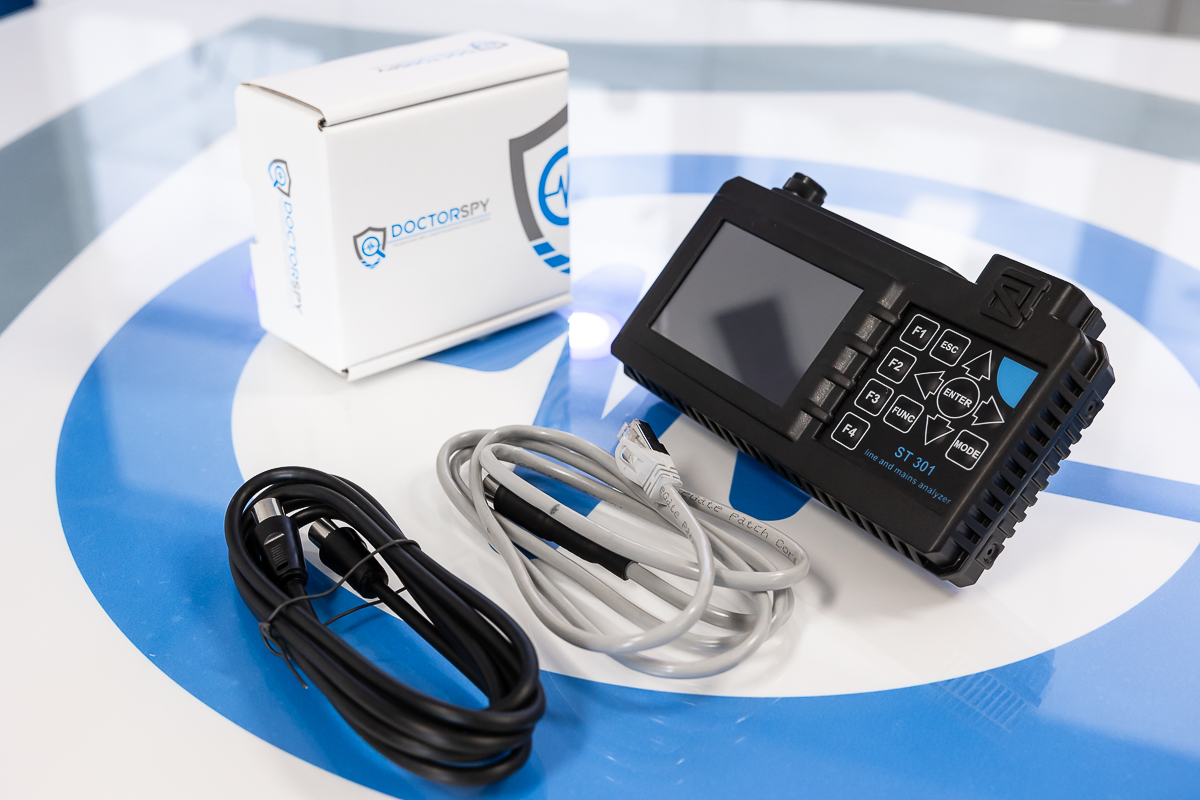

Adattatori, accoppiatori e cavi, inclusi nel kit, consentono di collegare il dispositivo ai tipi più comuni di linee cablate.

Amplificatore a bassa frequenza
Gamma di frequenza (Hz) 20 – 25000
Resistenza d’ingresso (kOhm) 200
Campo di regolazione del guadagno (dB) 0-60
La massima ampiezza del segnale su un ingresso (V) 10
Densità spettrale della tensione di rumore (nV / Hz) 6
Valori di tensione di polarizzazione (V) 0, ± 5, ± 10, ± 15, ± 20, ± 26
Forma di rappresentazione di un segnale Oscillogramma, spettrogramma
Campo di misura su una corrente continua (V) ± 80
Ricevitore a filo (WR)
Gamma di frequenza (MHz) 0,1 – 180
Tempo di scansione di tutto l’intervallo (sec.) 0,3 – 1
Livello minimo del segnale rilevato in modalità AUTOMATICA (dBm) -60
Gamma dinamica (dB) 50
Resistenza d’ingresso (Ohm) 50
Demodulazione AM, FM
Larghezza di banda del filtro (kHz) 180
La massima tensione consentita nel cavo (V) 250 (CA), 80 (CC)
Modulo di rappresentazione dei dati Spettrogramma, oscilloscopio, tabella.
Rilevatore di giunzioni non lineari (NLJD)
Livello (ampiezza) del segnale di sondaggio (V) ± 14
Frequenza del segnale di sondaggio (Hz) 60
Indicazione separata di armoniche pari e dispari
Livello minimo rilevabile di distorsione non lineare (%) 0.1
Riflettometro (RIF)
Gamma di distanze (m) 3 – 150
Errore di misurazione (m) ± 0,6
La capacità di lavorare su cavi sotto tensione no
Alimentazione
L’accumulatore incorporato ai polimeri di litio (V) 3.7
Consumo energetico (W) <1
Tempo di funzionamento al massimo consumo energetico (ora) > 3
Intervallo di ricarica dell’accumulatore completamente scaricato (ora) 5
Peso e dimensioni
Dimensioni dell’unità principale (lunghezza, larghezza, altezza in mm) 165 x 98 x 40
Massa dell’unità principale (kg) 0.47
Dimensioni imballo (lunghezza, larghezza, altezza in mm) 390 x 310 x 170
Massa del kit nella confezione (kg) 4.4
