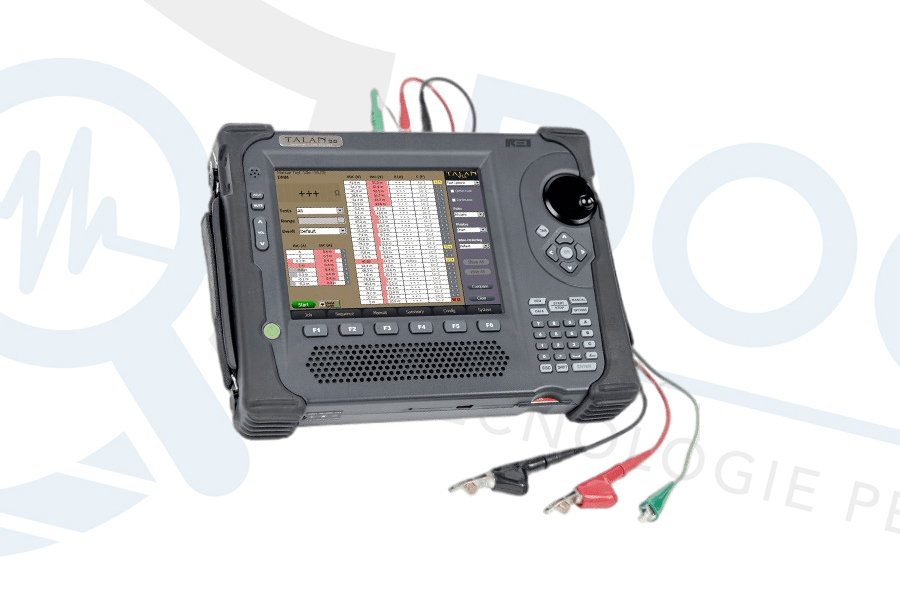

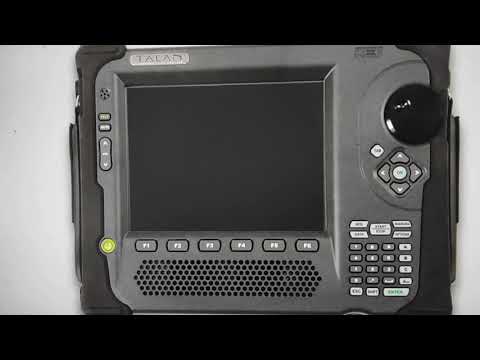

L’analizzatore telefonico e di linea Talan 3.0 offre un’avanzata capacità di rilevamento e individuazione delle manomissioni e delle vulnerabilità su sistemi telefonici digitali, analogici e VoIP.
L’interfaccia facile da usare consente all’utente di osservare schemi coerenti e attività ripetitive.
I servizi VoIP comuni spesso mostrano un set di funzionalità univoco che può essere utilizzato per l’identificazione visiva di attività simili.
Filtri ampi e avanzati consentono la localizzazione e l’identificazione delle informazioni.
Il dispositivo risulta molto utile nella attività di bonifica da microspie.
- Combina molteplici capacità di test in un unico apparato.
- La matrice di commutazione automatica delle coppie interne esegue test su tutte le combinazioni di coppie.
- Il filtro avanzato del traffico VoIP semplifica l’individuazione e l’identificazione di informazioni sospette.
- L’algoritmo FFT (Fast Fourier Transform) converte il traffico di rete in una vista spettro, creando schemi visivamente identificabili che non si notano facilmente in un elenco di pacchetti tradizionale.
- Esegue rapidamente funzioni di test comuni tra cui:
- test del multimetro (tensione, corrente, resistenza, capacità)
- rilevatore a banda larga RF (fino a 8 GHz)
- analizzatore di spettro (fino a 85 MHz)
- amplificatore audio ad alto guadagno
- generatore di polarizzazione ± 80 VDC
- oscilloscopio audio con ingresso attivo (da 20 Hz a 20 KHz)
- Demodulazione digitale disponibile per confermare che la linea telefonica non passa l’audio.
- Riflettometro di dominio di frequenza (FDR) per verificare la presenza di tocchi sulla linea
- Funzionalità del rilevatore di giunzioni non lineari (NLJD) per rilevare l’elettronica collegata a una linea.
- Il sistema di database multi-test offre la possibilità di eseguire test su tutte le combinazioni di coppie, memorizzando i dati per il confronto storico e il confronto con altre linee.
Sistema di controllo
- Computer principale: processore RISC a 32 bit, 520 MHz
- Memoria interna: 64 MB SDRAM (OS), 64 MB Flash
- Memoria esterna: Compact Flash Tipo III, memoria di massa USB
I/O digitali
- Rete: Controller Ethernet 10/100 per rilevamento pacchetti IP
- USB: il dispositivo USB (tipo A) supporta tastiera, mouse e dispositivi di archiviazione di massa USB esterni; Host USB (tipo B) per uso futuro
I/O analogici
- Uscita cuffie: connettore mono da 3,5 mm
- Ingresso microfono: ingresso mono da 3,5 mm
Interfaccia utente
Tasti rigidi: 6 tasti menu soft, 5 pulsanti di navigazione nel quadrante e altri tasti dedicati
Encoder: encoder ottico ad alta risoluzione
Touch screen integrato con stilo
Input di prova:
- Dual MOD8: supporta prese telefoniche modulari a 2, 4, 6 e 8 fili con schermatura
- Tipo a banana: prese a manicotto standard: anello, punta e terra
- Ingresso RF SMB: connessione RF/antenna a un rilevatore a banda larga da 8 GHz
- Porta di espansione: supporta la comunicazione e la misurazione da utilizzare con accessori futuri
Tutti gli ingressi sono elettricamente isolati
Sistema RF
Analizzatore di spettro:
- Ricevitore supereterodina a doppia conversione
- Intervallo di frequenza: da 30 kHz a 85 MHz
- Tempo di scansione: 2 secondi
- Passo: 1 kHz
- Larghezza di banda: 18 kHz
- Sensibilità: -100 dBm
Rilevatore a banda larga:
- Ingresso RF SMB: a 8 GHz
- Test a livello di linea: da 100 kHz a 600 MHz
- Sensibilità: -65 dBm
Multimetro digitale
- Auto-ranging a risposta rapida: frequenza di campionamento di 500 msec
- Volt AC/DC: da 0 a 250 V massimo
- Corrente AC/DC: da 0 a 300 mA massimo
- Resistenza: da 0 a 42 MΩ
- Capacità: da 50 pF a 40 µF
Generatore di bias
- Controllo digitale diretto otticamente isolato: DAC ad alta tensione
- Soffitto di uscita: ± 80 V
- Soffitto di uscita (schermo): ±65VCC, ±33VCA
- Modulazione: tensione fissa o onda sinusoidale a velocità variabile (10 Hz – 300 Hz)
Audio
- Larghezza di banda audio: 20 Hz – 20 KHz
- Guadagno: fino a 80 dB di guadagno totale del sistema (banda vocale)
- AGC: guadagno automatico controllato digitalmente
- Filtro: filtro per banda vocale analogica (da 300 Hz a 3 kHz)
Alimentazione
- Ingresso esterno: 15 V CC @ 3 A
- Alimentazione universale: 100-240 VAC, 50-60 Hz
- Batteria rimovibile: agli ioni di litio ricaricabile, autonomia di 4 ore (tipica)
Dimensioni e peso
- Dimensioni: 10 pollici x 12,9 pollici x 2,7 pollici (25,4 cm x 32,8 cm x 6,9 cm)
- Peso unitario con batteria: 6 libbre (2,7 kg)
- Dimensioni della custodia: 19,5 x 14,9 x 5,4 pollici (49,5 cm x 37,8 cm x 13,7 cm)
- Peso della custodia inclusi unità e accessori: 7,1 kg (19 libbre)
Temperatura
- Temperatura di esercizio: da 0°C a +50°C
Sonda di localizzazione armonica
- Frequenza operativa: 225 kHz e 450 kHz
- Tipo di antenna: Loopstick bilanciato
- Uscita audio per cuffie: 16Ω, 105dB SPL limitato
- Batteria: 9V alcalina
- Autonomia: 10 ore in media, 22 ore (cuffie)
- Dimensioni: 44,45 cm x 3,8 cm immagazzinato; 162 cm x 3,8 cm completamente esteso
- Peso: 0,5 kg
