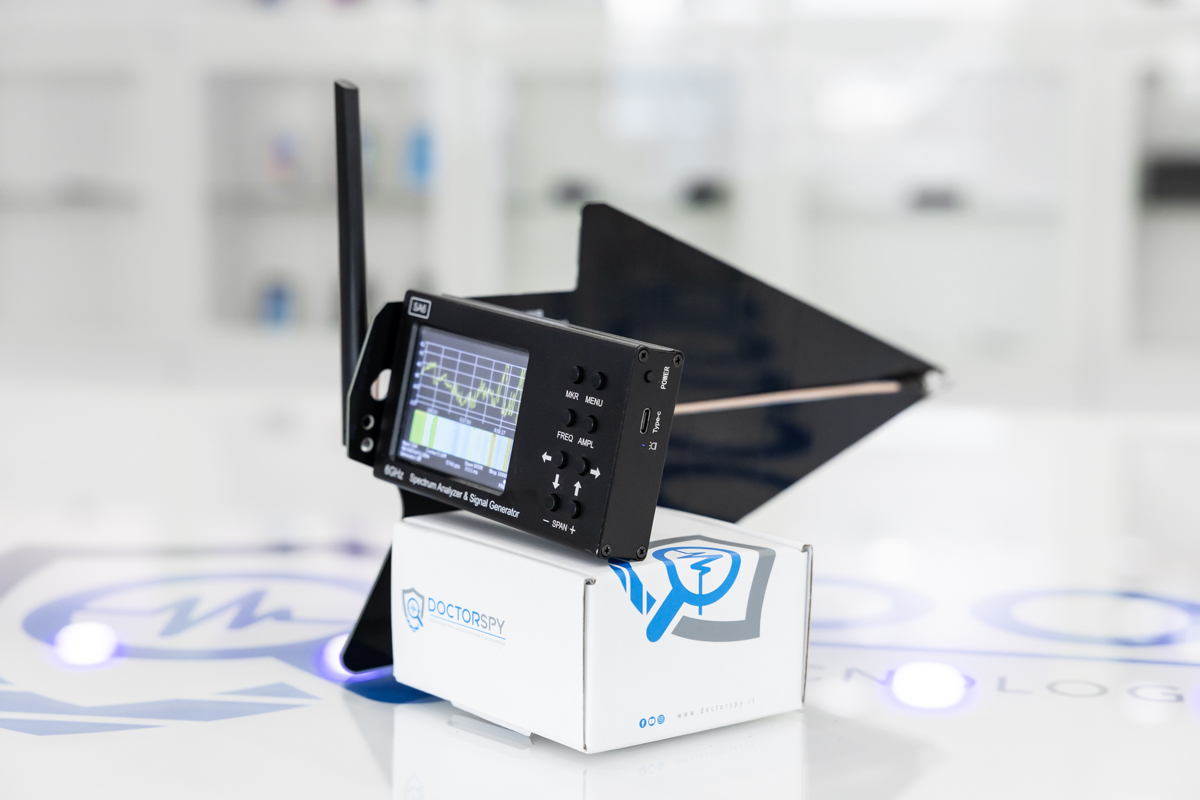

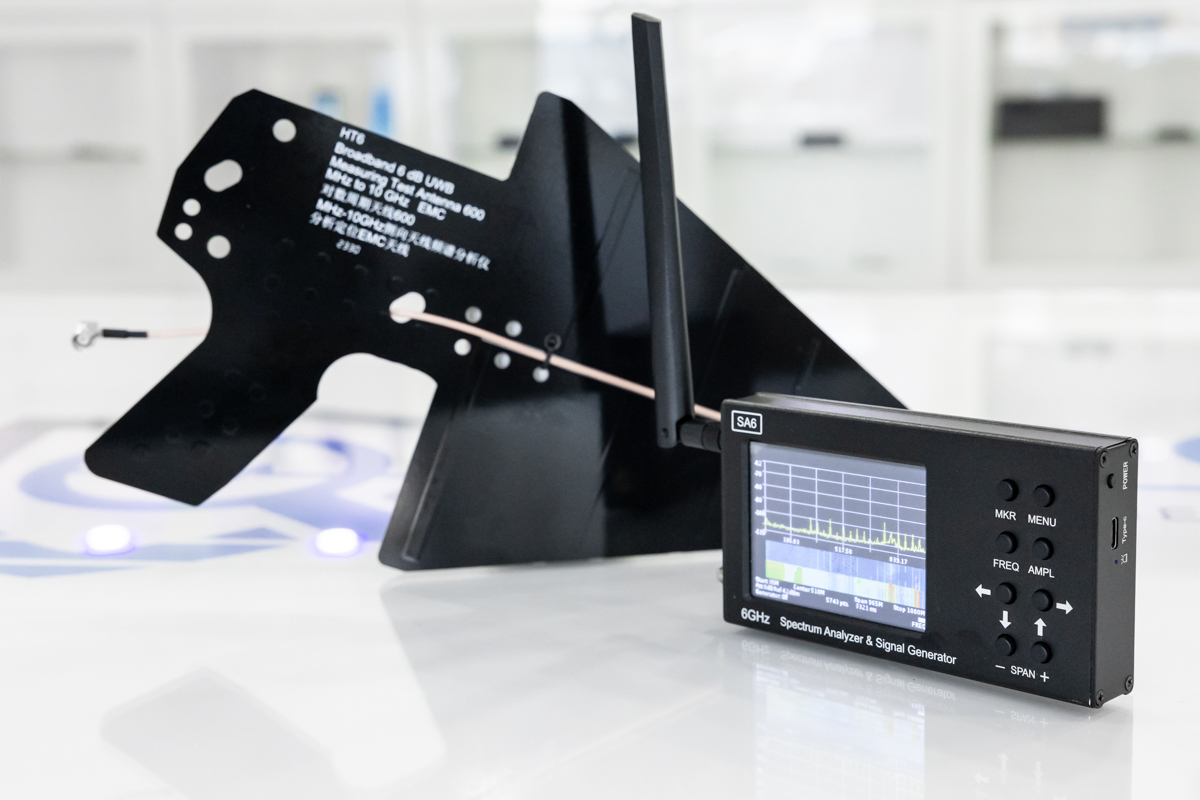

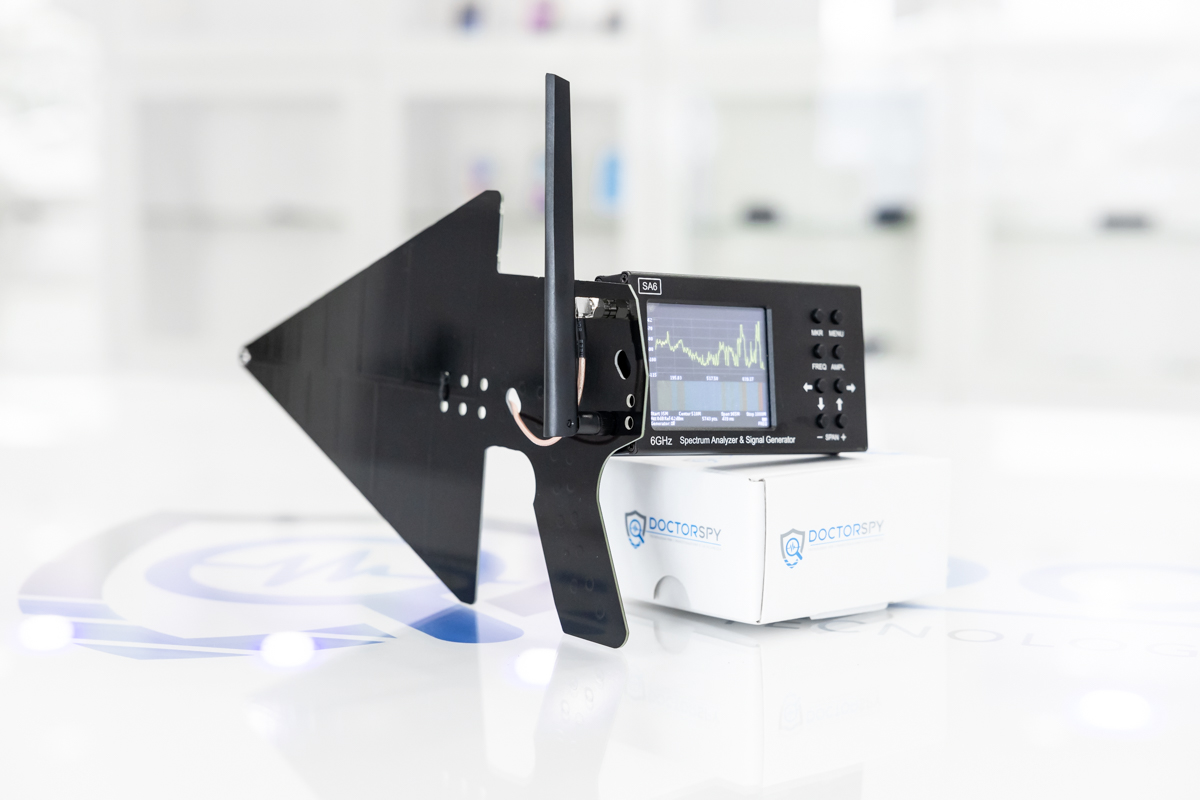

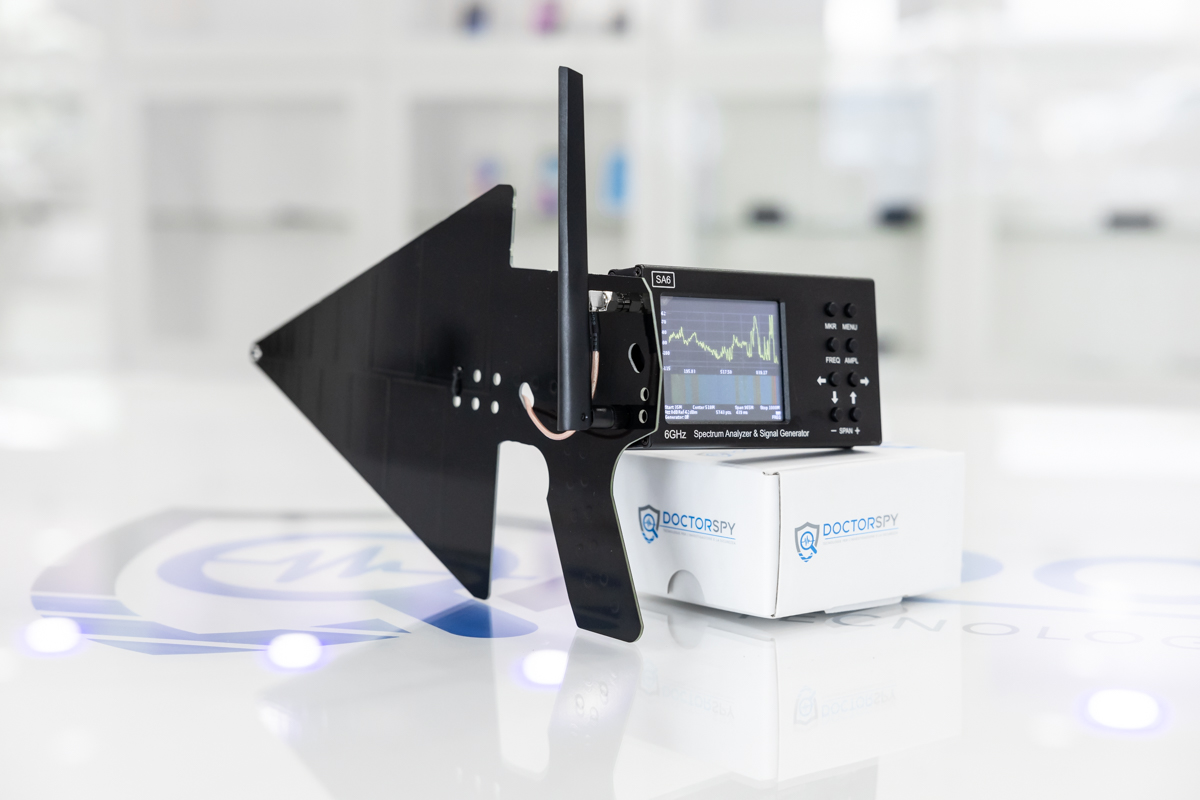

Questo analizzatore di spettro portatile, dotato di un’antenna log periodica, è progettato per visualizzare lo spettro di segnale nella gamma di frequenza da 35 a 6200 MHz. Il dispositivo è in grado di rilevare l’ampiezza e la frequenza dei componenti spettrali di vari processi, lavorando con segnali dalle più diffuse tecnologie di comunicazione.
Caratteristiche dell’analizzatore
- Gamma frequenze: display da 35 a 6200 MHz, misurazioni effettive da 35 a 4500 MHz.
- Gamma dinamica: da 75 dB (35-3000 MHz) a 70 dB (3000-4500 MHz).
- Generatore di tracciamento: per misurare la risposta in frequenza di dispositivi passivi o attivi, con necessità di accoppiatore direzionale esterno per misurazioni SWR e perdita di ritorno.
- Portatile e durevole: ideale per operazioni sul campo grazie alla sua leggerezza, robustezza e basso consumo energetico.
- Batteria: ricaricabile da 12V/600mAh, assicura un’ampia autonomia di utilizzo.
Specifiche tecniche
- Span massimo: 6165 MHz
- Larghezza di banda: 200 kHz, fissa
- Velocità di scansione: 700MHz/sec per frequenze superiori a 100MHz
- Pavimento di rumore: da -90 dBm fino a 3000 MHz a -80 dBm da 4500 a 6200 MHz
- Impedenza d’onda: 50 ohm
- Attenuatore interno: regolabile da 0 a 30 dB

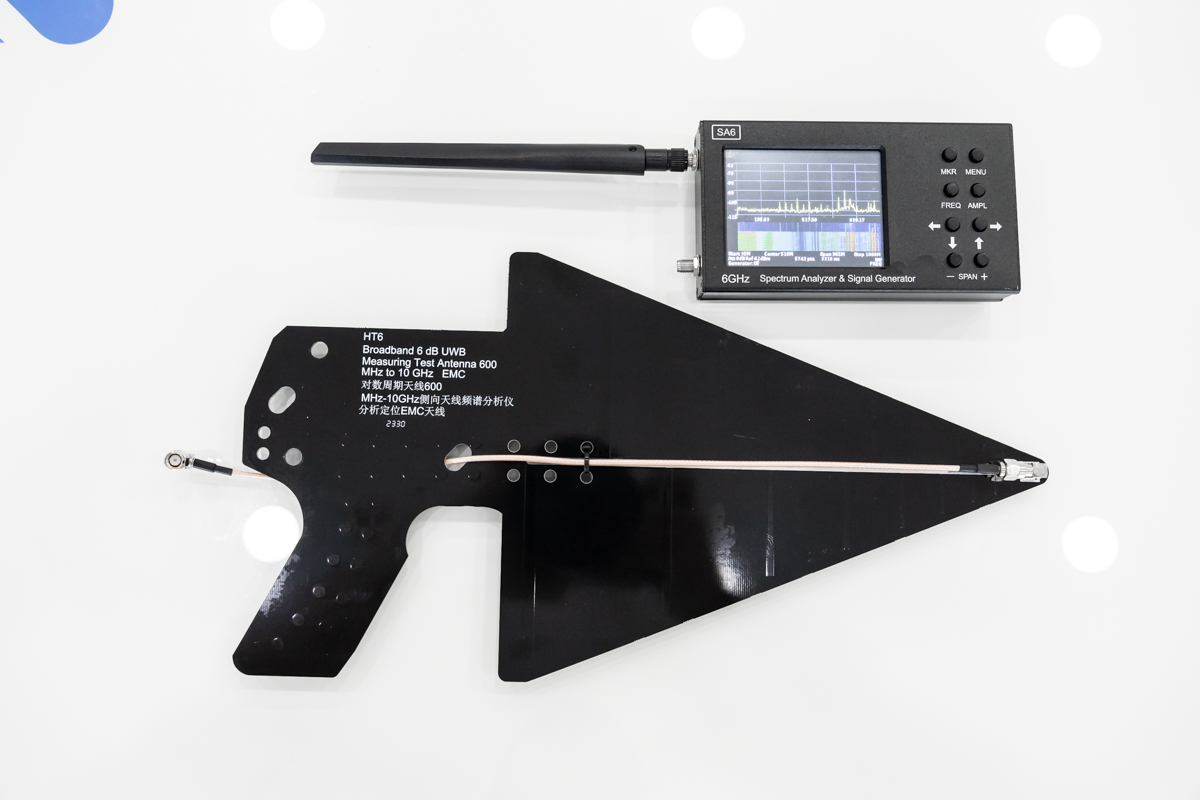

Dettagli sull’antenna log periodica
- Dimensioni: 400 x 185 x 20mm
- Gamma Operativa: 600 MHz – 10000 MHz
- Guadagno Antenna: da 1 dB a 6,5 dB
- Polarizzazione: lineare
- Connettore: SMA-femmina
Applicazioni
- Analisi rapida dell’ambiente RF
- Verifica del funzionamento di celle di relay
- Riparazione e regolazione di ripetitori, generatori, filtri, ecc.
- Misura del ROS con accoppiatore direzionale esterno
L’analizzatore di spettro è controllabile tramite i pulsanti e il touchscreen integrato o collegandolo a un PC tramite Bluetooth o cavo USB, con i dati di misura visualizzabili in tempo reale.
Questo dispositivo è una soluzione completa per professionisti del settore RF che necessitano di un dispositivo portatile per analisi di spettro e test su campo, offrendo precisione e versatilità nelle misurazioni.
